Mô Đun Chuyển Đổi Nguồn Điện 5PIN CP2102 USB 2.0 Sang TTL 485 232 UART 6Pin STC FT232 3.3V5V Cho Arduino

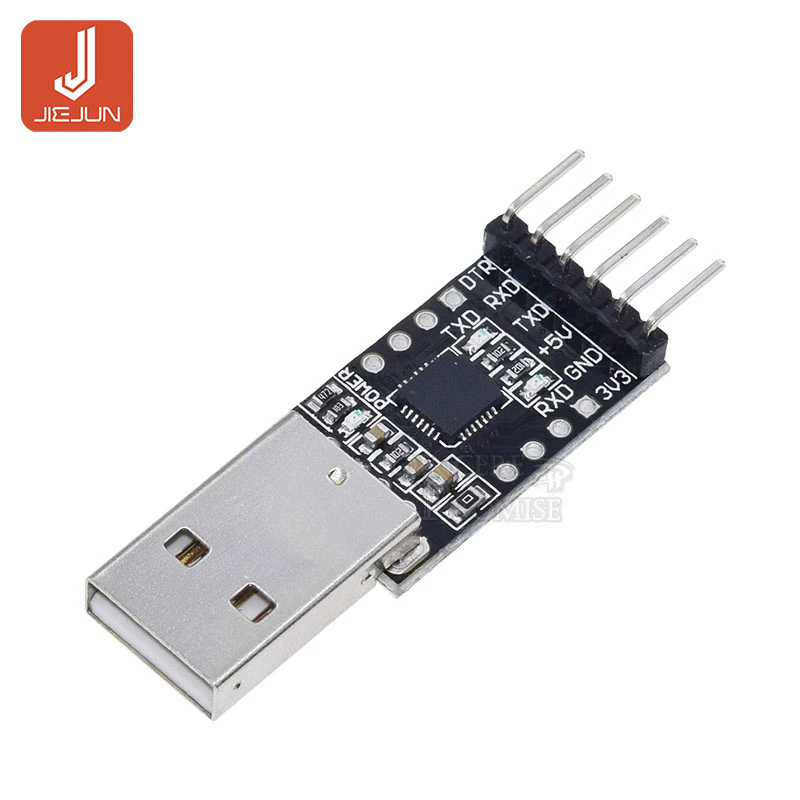

Cp2102 Đen:

Thông số mô-đun:

1.Kích thước PCB: 26,5mm * 15,6mm
2.Màu PCB: Đen
3. Trọng lượng: 4g
4. Sử dụng chip mới CP2102
5. với cầu chì có thể đặt lại. Trong trường hợp vô tình đoản mạch có thể bảo vệ hiệu quả thiết bị và cổng USB máy tính của bạn để tải xuống
6. Với ba đèn LED: chỉ báo nguồn, nhận dữ liệu chỉ báo, chỉ báo truyền dữ liệu, trạng thái làm việc trong nháy mắt
7. 3.3v và 5V với hai đầu ra nguồn
8. tất cả các chân chì hữu ích
9. với đầu ra tín hiệu đặt lại có thể trực tiếp Pro mini và bo mạch Ard uino khác để tải xuống!
10. Hệ điều hành tương thích:
-Windows 98 / Me / 2000 / XP / 7
-MAC Os-9
-MAC Hệ điều hành
-X-Cửa Sổ CE
-Linux 2,40 trở lên

Hóa đơn:

1. Kiểm tra mô-đun CP2102 tốt (túi chống tĩnh điện duy nhất)

2. Dữ liệu A (để tải xuống)

Cp2102 bộ điều khiển chức năng tốc độ đầy đủ USB2.0 tích hợp cao, bộ thu phát USB, bộ dao động tinh thể, EEPROM và bus dữ liệu nối tiếp không đồng bộ (UART), để hỗ trợ tín hiệu modem đầy đủ tính năng mà không cần bất kỳ thiết bị USB bên ngoài nào. Tương tự như các công việc khác Mạch chuyển mạch USB-UART CP2102 của trình điều khiển vào cổng USB mở rộng cổng COM ảo của PC để đạt được mục đích.

Tài sản

1. bộ thu phát USB nhúng, không có thiết bị mạch bên ngoài
2. chứa mạch đồng hồ, không có thiết bị mạch bên ngoài
3. chứa mạch đặt lại bật nguồn
Bộ điều chỉnh điện áp trên chip trong đầu ra 3.3V
5. Đáp ứng các yêu cầu về thông số kỹ thuật USB2.0
6.Chân suspend hỗ trợ trạng thái treo USB
7. bus dữ liệu nối tiếp không đồng bộ tương thích với tất cả các tín hiệu giao diện bộ điều khiển điều chế và bắt tay
8. Hỗ trợ định dạng dữ liệu là 8 bit dữ liệu, 1 bit dừng và bit chẵn lẻ
9. hàm ý bộ đệm nhận 512 byte và bộ đệm truyền 512 byte
10. Hỗ trợ phần cứng hoặc Bắt tay X-ON / X-OFF

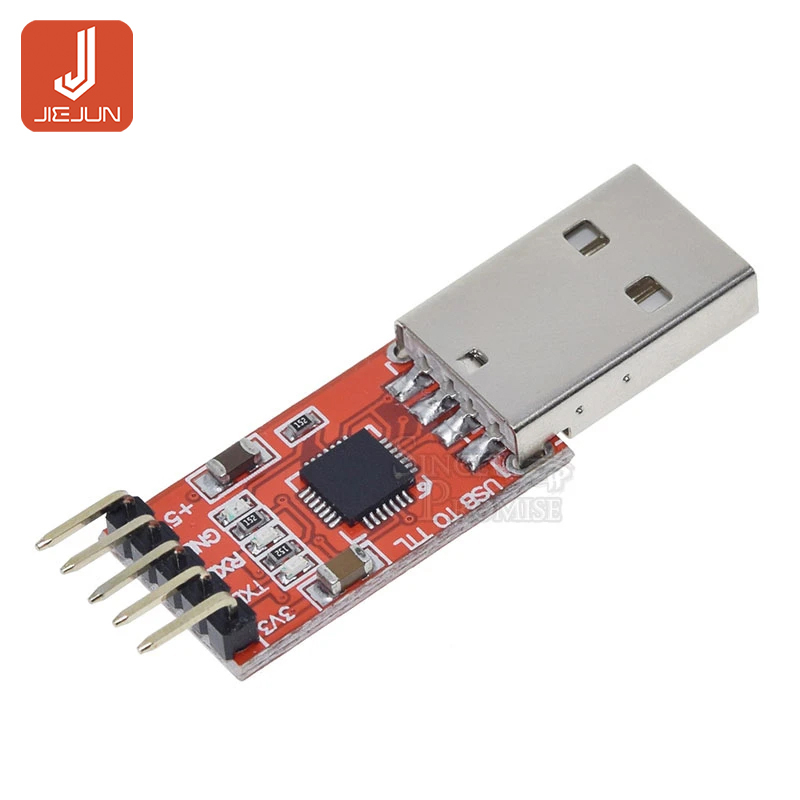

Cp2102 Đỏ:

Lời khuyên (rất quan trọng):
Txd: người gửi, thường được biểu thị là người gửi của nó, giao tiếp bình thường phải được kết nối với một thiết bị khác RXD.
Rxd: phía nhận, thường được biểu thị là đầu nhận của giao tiếp bình thường của họ với một thiết bị khác được kết nối với TXD.
Khi giao tiếp bình thường TXD chưa bao giờ nhận được thiết bị RXD của họ!
Được thu thập một cách tự phát: giao tiếp bình thường các thiết bị khác được kết nối RXD TXD, vì vậy nếu bạn muốn nhận dữ liệu gửi tên của họ, đó là dữ liệu truyền của riêng họ nhận được, được kết nối trực tiếp với TXD RXD của riêng nó, đã qua sử dụng Để gửi và nhận bản thân bài kiểm tra là bình thường, là cách nhanh nhất và dễ nhất để kiểm tra xem có vấn đề xảy ra hay không, trước tiên hãy kiểm tra để xác định xem sản phẩm có bị hỏng hay không. Còn được gọi là bài kiểm tra vòng lặp.

Mức logic:
Mức TTL: thường là biểu diễn dữ liệu nhị phân, cung cấp + 5 V tương đương với logic “" 1 ” ", 0V tương đương với logic“ "0 ”", được gọi là hệ thống tín hiệu TTL là logic dương
Mức RS232: -12V đến -3V, tương đương với logic “" 0 ”, mức logic + 3 V đến + 12 V tương đương với logic “" 1 ”, logic âm

Mô tả sản phẩm:
1, chip chính CP2102, tạo ra một
