Màn hình hiển thị LCD 12864 5V xanh lá - LCD 128x64
3 Đánh Giá
16 Đã Bán
401
99.000 đ
Xem sản phẩm trên ShopeeHuyện Hoài Đức, Hà Nội
thứ bảy 16/05/2020 lúc 02:50 CH

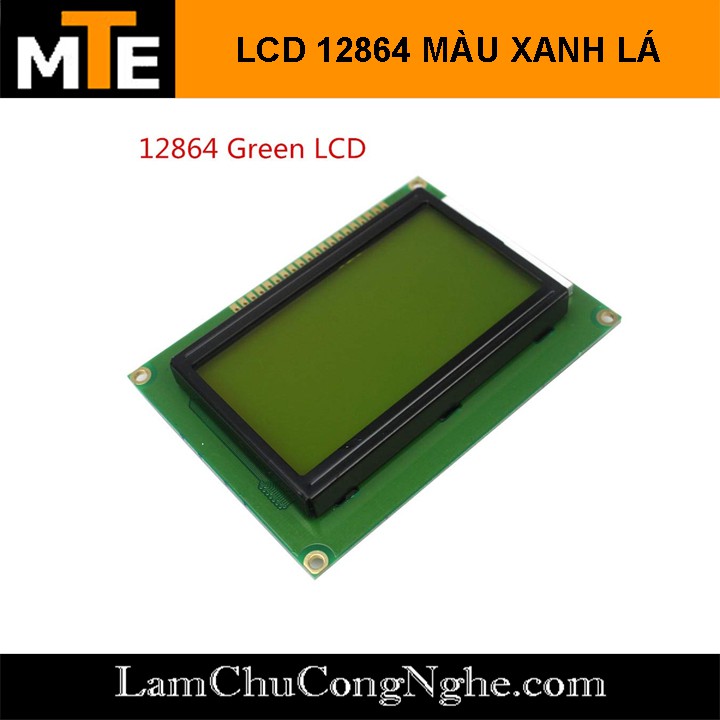

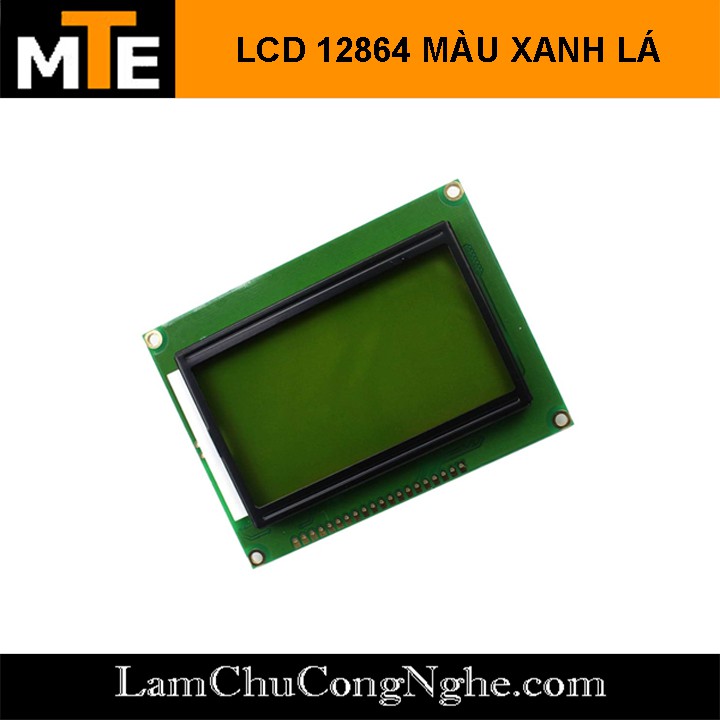

TÊN SP: Màn hình hiển thị LCD 12864 5V xanh lá - LCD 128x64
Sản phẩm bao gồm: 1 màn hình lcd
ỨNG DỤNG:
– Màn hình hiển thị LCD 128×64 5V xanh lá là loại màn hình tinh thể lỏng nhỏ dùng để hiển thị chữ, số hoặc hình ảnh. Khác với Text LCD (Như LCD 2004, LCD 1602…). Màn hình hiển thị LCD 128×64 5V không được chia thành các ô để hiển thị các mã ASCII vì GLCD không có bộ nhớ CGRAM (Character Generation RAM). Màn hình hiển thị LCD 128×64 5V có 128 cột và 64 hàng tương ứng có 128×64=8192 chấm (dot). Mỗi chấm tương ứng với 1 bit dữ liệu, và như thế cần 8192 bits hay 1024 bytes RAM để chứa dữ liệu hiển thị đầy mỗi màn hình hiển thị LCD 128×64. Tùy theo loại chip điều khiển, nguyên lý hoạt động của LCD có thể khác nhau. Màn hình hiển thị LCD 128×64 5V xanh dương dùng chíp KS0108.
– Chip KS0108 chỉ có 512 bytes RAM (4096 bits = 64×64) vì vậy chỉ điều khiển hiển thị được 64 dòng x 64 cột. Để điều khiển màn hình hiển thị LCD 128×64 5V xanh dương cần 2 chip KS0108, và thực thế trong các loại LCD có 2 chip KS0108, màn hình hiển thị LCD 128×64 sẽ tương tự 2 LCD 64×64 ghép lại.
– Màn hình hiển thị LCD 128×64 5V xanh dương dùng KS0108 thường có 20 chân trong đó chỉ có 18 chân là thực sự điều khiển trực tiếp LCD, 2 chân (thường là 2 chân cuối 19 và 20) là 2 chân Anốt và Katốt của LED nền. Trong 18 chân còn lại, có 4 chân cung cấp nguồn và 14 chân điều khiển và dữ liệu.
THÔNG SỐ KỸ THUẬT:
– Điện áp hoạt động: 5VDC
– IC Driver: ST7920
– Chữ nền đen xanh lá
– Graphic LCD: 128×64 điểm ảnh
– Chuẩn giao tiếp: Nối tiếp, song song 4 bit, song song 8 bit
– Kích thước: 93 x 70 x 13.5 mm
– Kích thước màn hình: 77 x 50 mm
LƯU Ý: Màn hình hiển thị LCD 128×64 5V xanh dương có thiết kế 2 vị trí hàn 2 điện trở có giá trị 0 ôm R9, R10 để chúng ta có thể tùy chọn chế độ giao tiếp song song (Hàn R9), hoặc giao tiếp nối tiếp (Hàn R10). Mặc định, nhà sản xuất đã hàn điện trở có giá trị 0 ôm vào vị trí R10. Do đó, mặc định GLCD 12864B ở chế độ giao tiếp nối tiếp.
TÀI LIỆU:

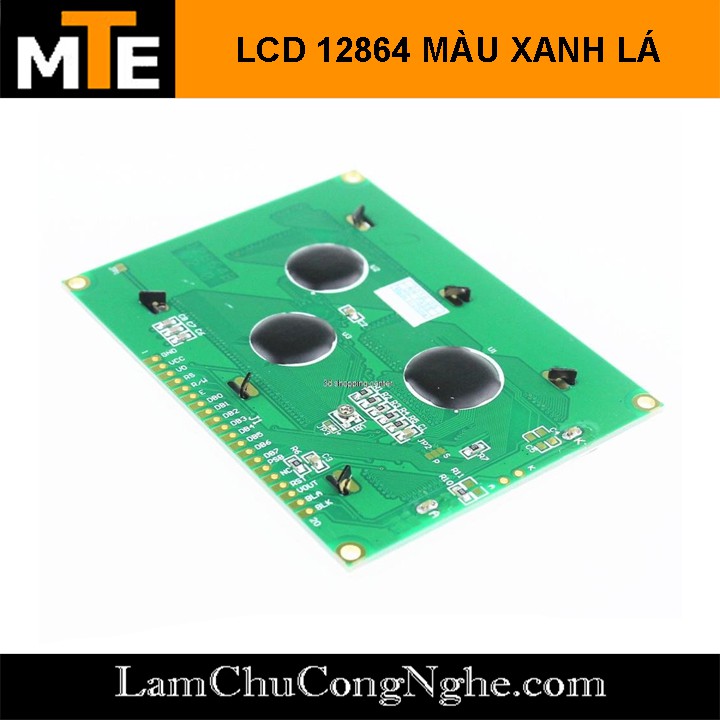

Sơ đồ chân: (HÌNH 2)
LCD Graphic 128×64 dòng KS0108 VÀ ST7920 với Arduino: #LINK http://arduino.vn/bai-viet/935-lcd-graphic-128x64-dong-ks0108-va-st7920-viet-ve-va-lam-moi-thu-voi-lcd
Datasheet: #LINK https://www.exploreembedded.com/wiki/images/7/77/QC12864B.pdf
