B0447 - LCD Text LCD1602 Xanh Dương

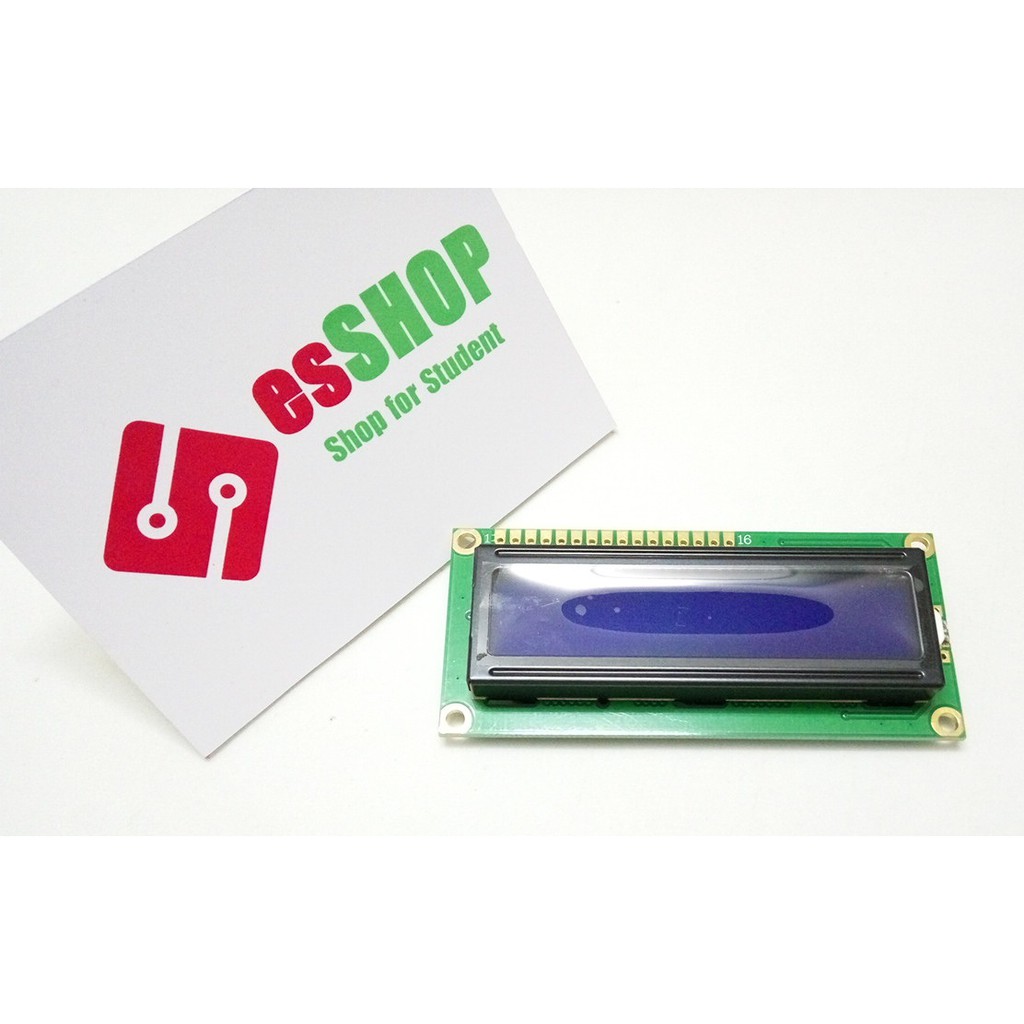

LCD Text LCD1602 Xanh Dương. Màn hình text LCD1602 xanh dươngsử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự.

Thích hợp cho sinh viên học sinh nghiên cứu, thí nghiệm hoặc làm dự án.

Thông số kỹ thuật
Điện áp hoạt động là 5 V.
Kích thước: 80 x 36 x 12.5 mm
Chữ trắng, nền xanh dương
Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.

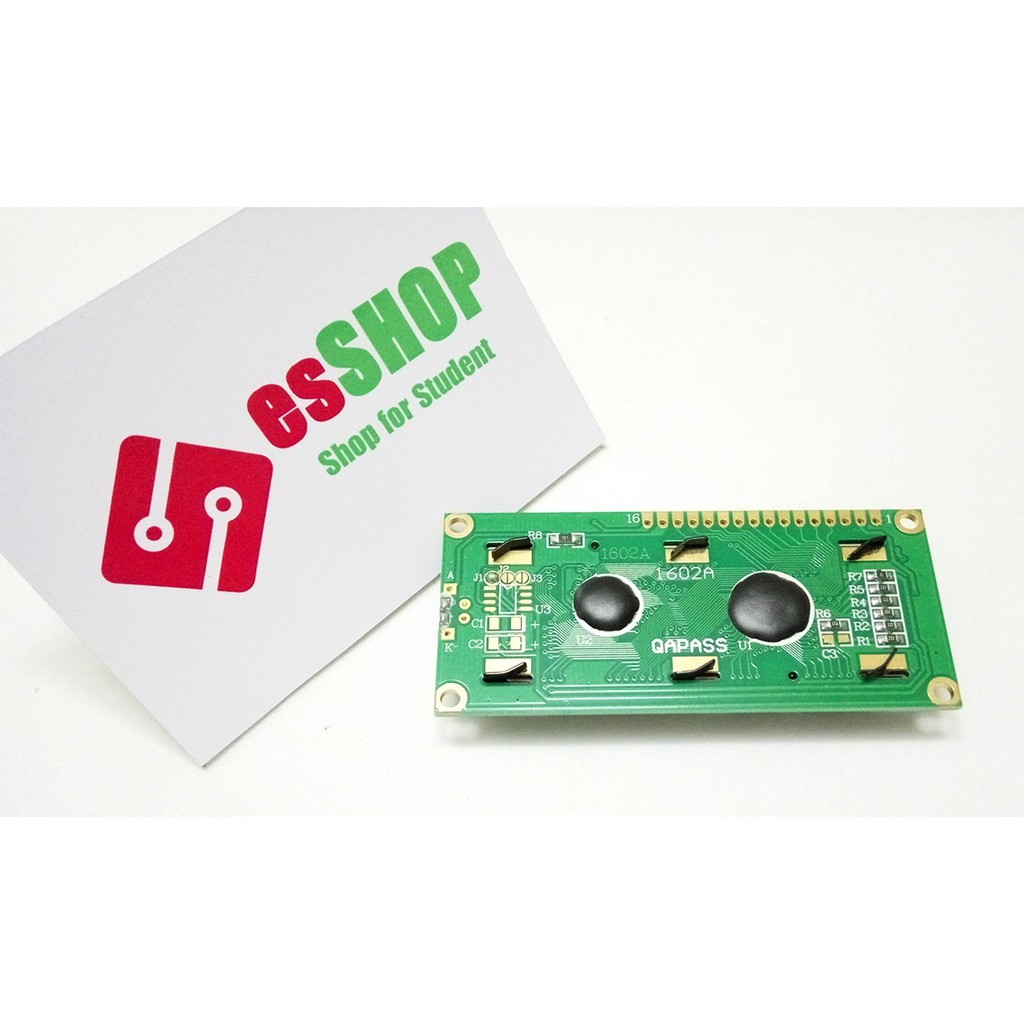

Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
Có thể được điều khiển với 6 dây tín hiệu
Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.
Chân
Ký hiệu
Mô tả
Giá trị

1
VSS
GND
0V

2
VCC

5V

3
V0
Độ tương phản

4
RS
Lựa chọn thanh ghi

RS=0 (mức thấp) chọn thanh ghi lệnh

RS=1 (mức cao) chọn thanh ghi dữ liệu

5
R/W
Chọn thanh ghi đọc/viết dữ liệu

R/W=0 thanh ghi viết

R/W=1 thanh ghi đọc

6
E
Enable



7
DB0
Chân truyền dữ liệu
8 bit: DB0DB7


8
DB1


9
DB2


10
DB3


11
DB4


12
DB5


13
DB6


14
DB7


15
A
Cực dương led nền
0V đến 5V


16
K
Cực âm led nền
0V
